1045-S limit level switch magnetic limit switch

   Level sensing switch 1045-S (see Figure 1) for vertical mount float  level sensor, it is made of SUS304/316 , one of our conventional products. when mounted stemp up  operating functions are reversed. It is robust construction and  simple structure,  easily install and used,  safe  and  reliable for level control device, which  has a smaller volume than mechanical switches, speed, long life,  stronger  anti-load impact to compared with the electronic switch. It without complex circuit ,won't be

disturbed by electric ,and easy to use to control level.

The stainless steel series float switch is designed specifically for liquid level sensing in demanding fluid level sensor applications. This durable stainless steel float switch is the perfect sensor for a wide range of liquids, from high purity to high temperature or high pressure corrosive liquids

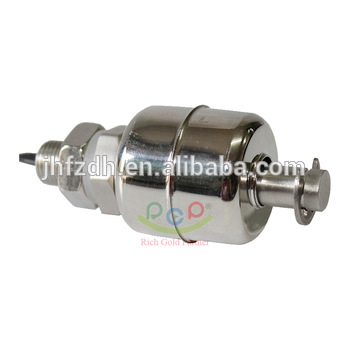

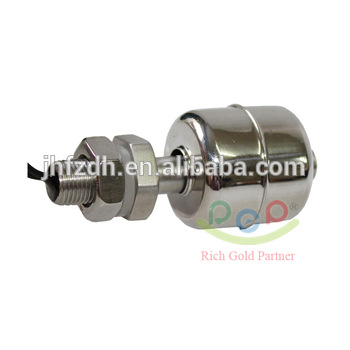

Figure 1                                                                                     Figure 2

A: The components.

1: The main stem  material: SUS304

2. The float ball sensor material: SUS304

3. Assembly: Reed switch magnet ,Epoxy

4. Lead Wire.30 cm(Teflon).

5. Cir-clip

B: Working principle:

The  float sensor switch utilize the liquid buoyancy principle, along with the liquid pressure (water level) the duckbill float will move up and down ,then it will trigger the reed switch  that sealed in the the stainless stem ,the magnet arm will be

affected, and  send the  connect (ON) or  disconnect (OFF) signal.

C:The installation instructions (see Figure II)

1.on the bottom or the ceiling of the tank,vertical mount, No( open) or NC (closed) due to the installation position.

2. The total length of 1045-S is 60 mm, the connect use the M10 stand thread,f diameter of the connector thread is 10 mm, length is 15mm ,height is 5mm ,hex stem length 23mm,

3. Unscrew the nut ,via the hole at the bottom or at the ceiling , then tighten the nut.

D: Instructions

   1: The range of  temperature -30 ℃~ 135 ℃(high temperature 180℃ need to customized)

   2: Suit for corrosive liquid and other liquid , and the viscosity of the liquid is not high stick, won’t be dry.

  3. Parameter.

The series of  stainless float switches
